ტექნოლოგიის ძირითადი მახასიათებლები

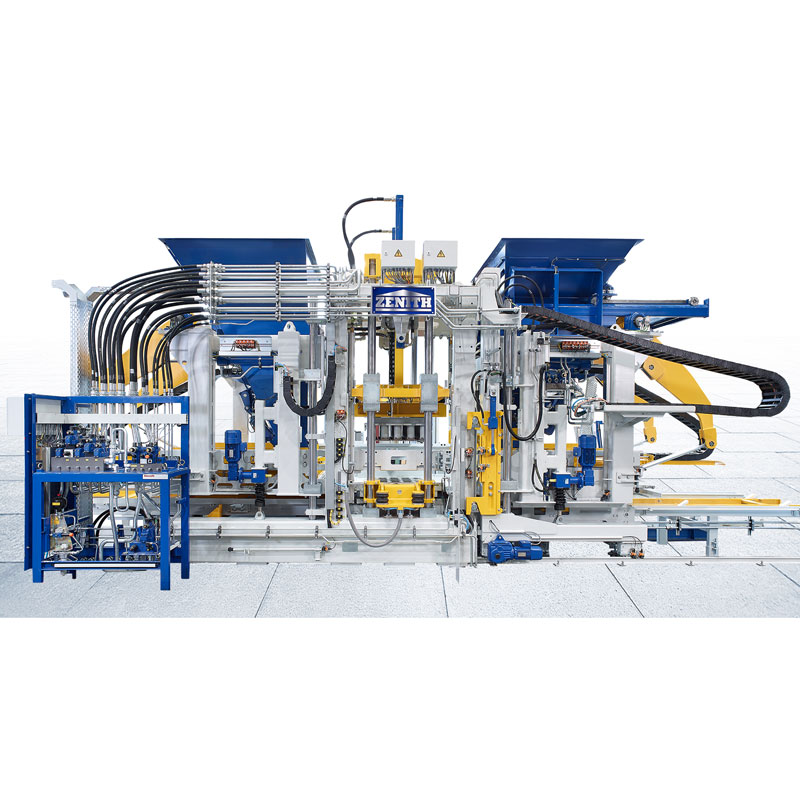

1) შეგიძლიათ დარწმუნებული იყოთ, რომ შეიძინოთ Zenith 1500 ერთი პლატაზე ბლოკის დამზადების მანქანა ჩვენი ქარხნიდან. მაღალი ხარისხის სერვო დატკეპნის სისტემა სახელად Ultra-Dynamic არის ძალიან მაღალი დატკეპნისა და ექსტრემალური დინამიკა. ამიტომ ის უზრუნველყოფს უმაღლესი ხარისხის პროდუქციის სწრაფ და ეფექტურ წარმოებას. განსაკუთრებით დიდი მოცულობის მქონე პროდუქტებისთვის და ასევე პრემიუმ პროდუქციისთვის, რომლებიც მზადდება წინასწარი და შუალედური ვიბრაციით, ეს ვიბრაციის სისტემა ბევრ უპირატესობას იძლევა. სისტემა მუშაობს ზეთის აბაზანის გარეშე, რაც მხარს უჭერს ეკოლოგიურად სუფთა და დაბალ ტექნიკურ წარმოებას.
2) ხრახნიანი ფიტინგების გამოყენება ვიბრაციის მაგიდისთვის, ძრავის ჯვარედინი სხივისა და ჩარჩოს გვერდითი ნაწილებისთვის არის ამ Zenith 1500 ერთი პლატაზე ბლოკის დამზადების მანქანის განსაკუთრებული მახასიათებელი. იგი უნიკალურია ბაზარზე, რადგან მას შეუძლია მოერგოს მომხმარებლის წარმოების პირობებს. ხრახნიანი კონსტრუქცია ასევე უზრუნველყოფს მდგრად კავშირებს და შესანიშნავ სტაბილურობას.

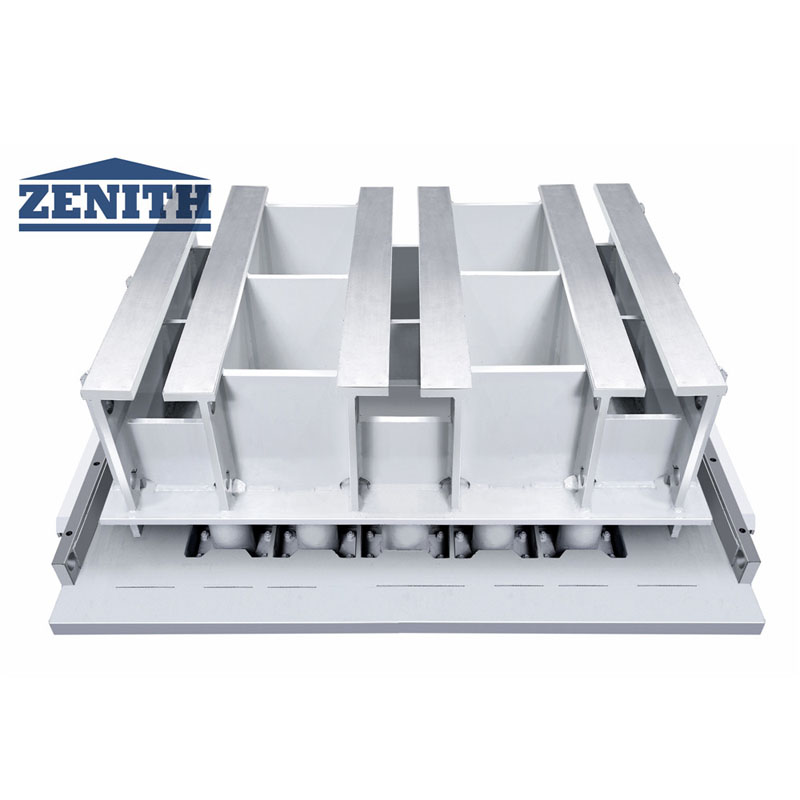

3) პნევმატური ჩამოსხმის დამჭერი მოწყობილობა უზრუნველყოფს ფორმის ადვილად შეცვლას. ყალიბი განლაგებულია შემდგომი დამაგრების გარეშე-მაგ. ჭანჭიკები ფორმის დამჭერზე. იგი ფიქსირდება პნევმატური სამაგრის ბერკეტებით. ვიბრაციის ოპტიმალური შედეგები და ყალიბის სიცოცხლის ხანგრძლივობა მიიღწევა წინასწარი და ძირითადი ვიბრაციის ინდივიდუალური კორექტირების წყალობით. ყალიბის დამაგრების მოწყობილობა ახლა შეიძლება ადაპტირდეს სხვა მანქანებისა და ყალიბების მწარმოებლების ყალიბის დამაგრების სისტემებზე.
4) შეიქმნა ახალი ტრავერსი Zenith 1500 Single Pallet Block Making Machine-ისთვის, რომელიც საშუალებას გაძლევთ ამოიღოთ სვეტები ცალკე გვერდიდან. ეს ახალი ფუნქცია დაზოგავს დიდ დროს ტექნიკური სამუშაოების დროს და გაცვლა შეიძლება განხორციელდეს ბევრად უფრო უსაფრთხოდ და ნაკლები ძალისხმევით. ამ ასამბლეის მთელი გეომეტრია, სვეტების ჩათვლით, იდენტურია წინა აპარატის ZENITH 1500-ის. შესაძლებელია ამ ახალი ტრავერსის ხელახლა დაყენება არსებულ მანქანებზე.

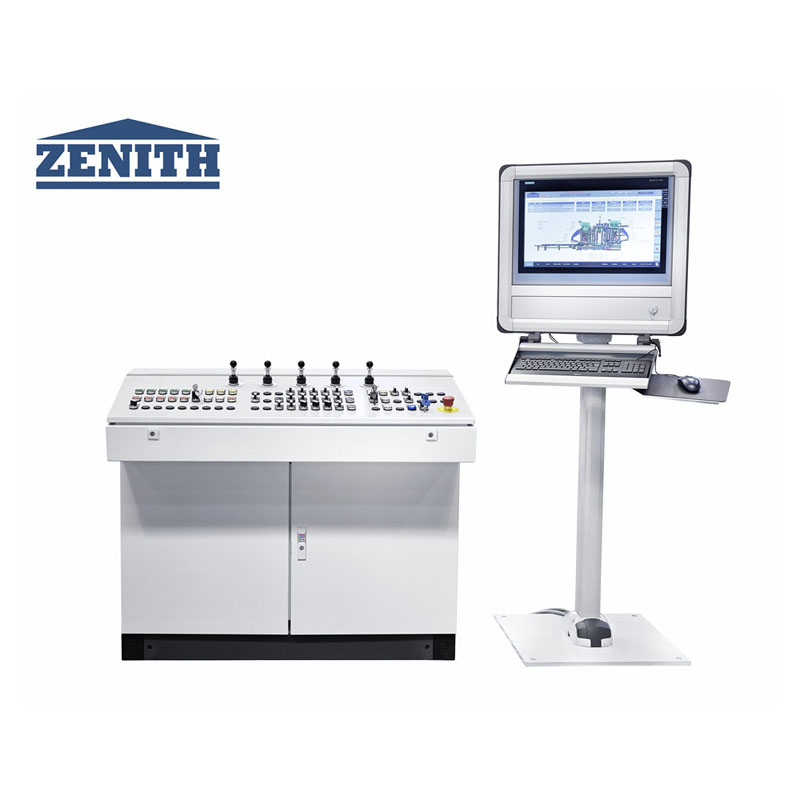

5) 5) თვითმმართველობის განმარტებითი და ინტუიციურად ვიზუალიზაციის კონცეფცია უზრუნველყოფს აპარატის მუშაობის მარტივ სწავლებას. ახალი დიაგნოსტიკური დიზაინი ეხმარება ოპერატორებს საუკეთესო კორექტირების არჩევაში. შრომატევადი პრობლემების გადაჭრა საჭირო აღარ არის და წარმოების შეფერხების დრო მინიმუმამდეა შემცირებული. მონაცემთა ბაზის უახლესი ტექნოლოგიის გამოყენებით, შესაძლებელია ყველა ინფორმაციის ჩაწერა, შეფასება და შენახვა. ეს მონაცემები ხელმისაწვდომია ყველგან, სრული ქარხნის ქსელის წყალობით.
ტექნიკური მონაცემები
Zenith 1500 ერთი ბლოკის დამზადების მანქანის ძირითადი კონფიგურაცია | |
მაქს. დაფის ზომა | 1400 მმ x 1200 მმ x14 მმ |
ჩამოსხმის ტერიტორია | ყალიბის განლაგების ნახაზის მიხედვით |
პროდუქტის ზომა | 50მმ-500მმ |
ავტომატური შვილის მანქანის ტექნიკური პარამეტრები | |
მაქს. დატვირთვის მოცულობა | 15 კგ |
მაქს. დატვირთვის ტევადობა თითო ჩადგმის თაროზე | როგორც დიზაინი |
მაქსიმალური დატვირთვის მოცულობა ყოველ ორ ფენაში ჩასმული თაროს | როგორც დიზაინი |
საყრდენი სამაგრის შიდა სიგანე | 1060 მმ |
ჩასმა თაროს ფენები | შექმნილია როგორც სქემა |
ჩადგმის თაროს მანძილი | როგორც დიზაინი |
დედა მანქანის მამოძრავებელი ძალა | WELL 11KW |
პროდუქტის სიმაღლე | |
მაქს. სიმაღლე | 500 მმ |
მინ. სიმაღლე | 30 მმ |
დაწყობის სიმაღლე | |
მაქს. დაწყობის სიმაღლე (პალეტის ჩათვლით) | 1800 მმ |
მაქს. წარმოების ფართობი (სტანდარტული ზომის წარმოების ქვეშ) | 1350*1050 მმ |
პალეტის ზომა (სტანდარტული) | 1400*1100 მმ |
ფოლადის ფირფიტის სისქე | 14 მმ |
საბაზისო მასალის სილოს მოცულობა | |
პიგმენტების სილოსის გამოკლებით | 1500ლ |
აპარატის სიმაღლე | |
პიგმენტური მოწყობილობის გამოკლებით | 35 ტ |
პალეტის კონვეიერი | 1.6 ტ |
ჰიდრავლიკური მოწყობილობა | 3.2 ტ |
აპარატის ზომა | |
მაქს. მთლიანი სიგრძე | 8250 მმ |
მაქს. მთლიანი სიმაღლე | 4650 მმ |
მაქს. მთლიანი სიგანე | 3150 მმ |
მანქანის ტექნიკური პარამეტრები/ენერგომოხმარება | |
ვიბრაციის სისტემა | სერვო ვიბრაციის სისტემა |
ვიბრაციის მაგიდა | მაქსიმალური: 175KN, 60HZ |
ზედა ვიბრაცია | მაქსიმალური: 32KN |
ჰიდრავლიკური წნევა | |
მთლიანი ნაკადი | 540ლ/წთ |
ოპერაციული წნევა | 180 ბარი |
მაქს. ძალაუფლება | 140 კვტ |

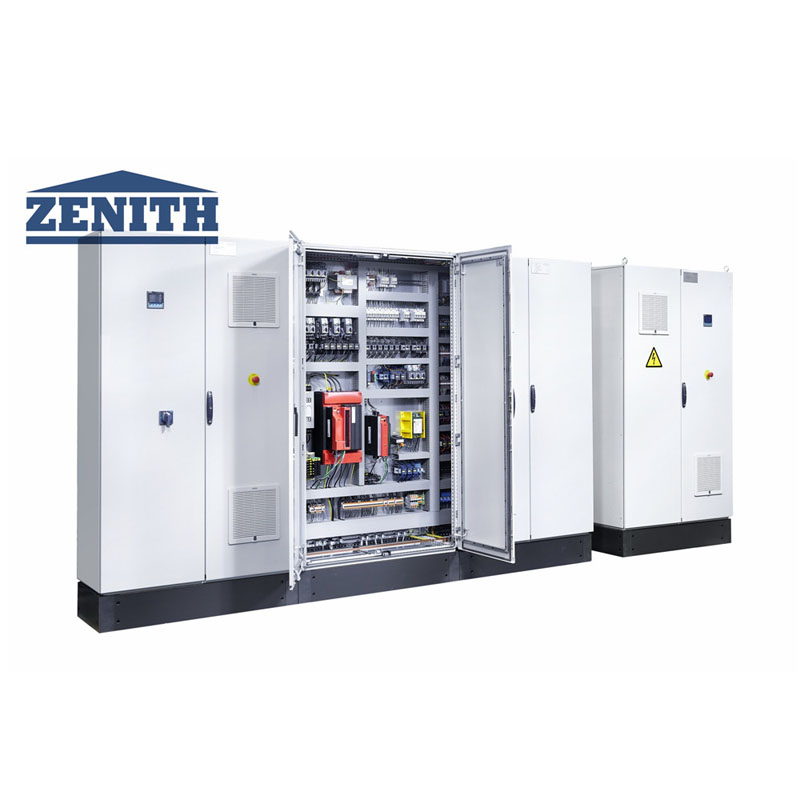

კონტროლის სისტემა | Siemens S7-1500, სენსორული კონსოლი |
საწარმოო სიმძლავრე
ბლოკის ტიპი | ზომა (მმ) | სურათები | რაოდენობა/ციკლი | ციკლის დრო | წარმოების მოცულობა (8 სთ-ზე) |
ღრუ ბლოკი | 400*200*200 | 15 | 15 წ | 28800 ც | |
მართკუთხა პავერი | 200*100*30 | 60 | 14 წ | 2419მ2 | |
მართკუთხა პავერი (სახის მიქსის გარეშე) | 200*100*80 | 60 | 115 | 3110მ2 | |
კურსტონი | 150*1000*300 | 6 | 20-იანი წლები | 8640 ც |
