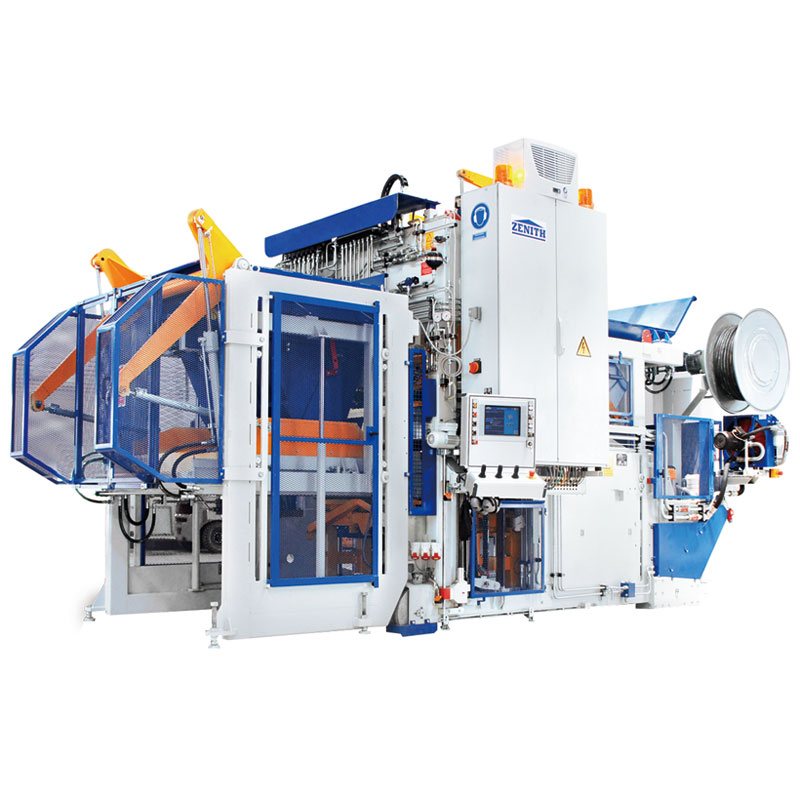

Zenith 940SC პლატაზე თავისუფალი ბლოკის მანქანა

როგორც პროფესიონალი მწარმოებელი, ჩვენ გვსურს მოგაწოდოთ Zenith 940SC პლატაზე თავისუფალი ბლოკის მანქანა. მრავალმხრივი 940sc გთავაზობთ გლობალურ ბაზარზე ყველა ბეტონის ბლოკისა და მოსაპირკეთებელი ბლოკის დანადგარების წარმოების ფართო სპექტრს. ის შეიძლება გამოყენებულ იქნას როგორც უნივერსალური მანქანა, ასევე გამოყოფილი მანქანა არასტანდარტული პროდუქტებისთვის და შეიძლება გამოყენებულ იქნას ერთი პლატაზე ქარხნის დასასრულებლად ნიშური პროდუქტების წარმოებისთვის. ეს მანქანა აგებულია უმაღლესი ხარისხის მოთხოვნებით და აწარმოებს ძალიან იაფად სექციურ ერთეულებს, როგორიცაა მოსაპირკეთებელი ბლოკები მოსაპირკეთებელი ან ღრუ ბლოკებით და ა.შ.

ტექნოლოგიის ძირითადი მახასიათებლები

1) თვითმმართველობის ახსნა, მენიუზე ორიენტირებული სენსორული პანელი ძალიან აადვილებს აპარატის მუშაობას. სხვადასხვა ტიპის ფორმებისა და წარმოების პროგრამების წარმოების პარამეტრები შეყვანილია და შეინახება კარგად მოწყობილი მენიუს ნიღბების გამოყენებით. სწრაფი Siemens SPS გამოიყენება შიდა სიგნალის დამუშავებისთვის.

2)მაღალი ეფექტურობის ჰიდრავლიკური სისტემა. ჰიდრავლიკური ენერგია იყენებს ორ წრიულ მაღალ წნევას; ჰიდრავლიკური სისტემა ორი Milti-Star- Piston ტუმბოებით. იგი იყენებს პროპორციულ ჰიდრავლიკურ ტექნოლოგიას სიჩქარის დასარეგულირებლად და სხვადასხვა წარმოებული პროდუქტის მიხედვით მუშაობისთვის. ჰიდრავლიკური მოძრაობების მართვა შესაძლებელია ერთდროულად და დამოუკიდებლად სხვადასხვა სიჩქარითა და წნევით და ყველა მონაცემი შეიძლება დაყენდეს სენსორულ ეკრანზე. ყველა ინფორმაცია, როგორიცაა დრო, გაანგარიშება, ვარიანტი, ჰიდრავლიკური სიჩქარე და წნევა, შეიძლება დაყენდეს სენსორული ეკრანის საშუალებით.

3)მაღალი ეფექტურობის ვიბრაციის სისტემა. ვიბრაციის მაგიდა შექმნილია იმისთვის, რომ ჰქონდეს ოთხი განსხვავებული წარმოების დონე; ვიბრაციის მაგიდის ზედა ნაწილი ორნაწილიანია, რათა მიაღწიოს თანაბარი სიმძლავრის გადაცემას და ოპტიმალურ დატკეპნას; გამოსაცვლელი აცვიათ ფირფიტა ვიბრაციის მაგიდის ზედა ნაწილების დასაცავად: ვიბრაციის მაგიდა ორი ვიბრატორის მისაღებად მაქსიმალური ცენტრიდანული ძალის მისაღწევად 80 kN; 50 სმ სიმაღლის ბლოკების დასამზადებლად, ფორმის ჩარჩო აღჭურვილია ვიბრატორებით. (შეიძლება აღჭურვა 2, 4, 6. 8 ვიბრატორით ბლოკის სიმაღლის მიხედვით), ვიბრაციული ძრავები იყენებს სერვო ძრავებს.

4) მთლიანი კვების სისტემა. მიმწოდებელი ჰიდრავლიკური ძრავით; შეუძლია დაარეგულიროს მკვებავი ყუთი ცვალებადი ანტ ბრუნვის მაღალი სიზუსტის ლიანდაგზე სხვადასხვა ფორმების მიხედვით, მიმწოდებლის სახელმძღვანელო ბორბლის დიამეტრი Ø 80 მმ; ჰიდრავლიკური ძრავიანი მბრუნავი საფხეკი (სამ ნაწილიანი) ყალიბის ზედაპირის სათანადო გაწმენდისთვის; ჰიდრავლიკურად ამოძრავებული სადისტრიბუციო ბადე იწვევს ბეტონის თანაბრად განაწილებას ყალიბში; სიმაღლის რეგულირებადი საწმენდი ფუნჯი, მიმაგრებულია კვების უჯრის წინა კედელზე თამპერული ფეხსაცმლის გასაწმენდად...

ტექნიკური მონაცემები

ბაზის მასალის ბუნკერი	1200ლ
საბაზისო მასალის შესანახი ყუთი	2000ლ
პიგმენტის ბუნკერი	800ლ
პიგმენტის შესანახი ყუთი	2000ლ
მაქს.მტვირთველის კვების სიმაღლე	2800 მმ
ფორმირების ზომა
მაქსიმალური ფორმირების სიგრძე	1240 მმ
მაქსიმალური ქაფიანი სიგანე (იწარმოება ვიბრაციის მაგიდაზე)	1000 მმ
მაქსიმალური ქაფიანი სიგანე (წარმოება ადგილზე)	1240 მმ
პროდუქტის სიმაღლე
მრავალ ფენის წარმოება
პროდუქტის მინ. სიმაღლე (იწარმოება პლატაზე)	50 მმ
მაქს. პროდუქტის სიმაღლე	250 მმ
დაწყობის მაქსიმალური სიმაღლე ერთი ფენის პროდუქტის პალეტის სიმაღლე)	640 მმ
დაბალი დონის წარმოება პლატაზე
პროდუქტის მაქსიმალური სიმაღლე	600 მმ
დაბალი დონის წარმოება იატაკზე
პროდუქტის მაქსიმალური სიმაღლე	650 მმ
წარმოება იატაკზე
მაქს. პროდუქტის სიმაღლე	1000 მმ
პროდუქტის მინიმალური სიმაღლე	250 მმ
აპარატის წონა
ობისა და პიგმენტების გარეშე მოწყობილობა	11.7 ტ
პიგმენტური მოწყობილობა	1.7 ტ
აპარატის ზომა
მთლიანი სიგრძე (პიგმენტური მოწყობილობის გარეშე)	4400 მმ
მთლიანი სიგრძე (პიგმენტური მოწყობილობით)	6,380 მმ
მაქს. მთლიანი სიმაღლე	3700 მმ
მინიმალური საერთო სიმაღლე (სატრანსპორტო სიმაღლე)	3,240 მმ
მთლიანი სიგანე (პანელის ჩათვლით)	2.540 მმ
ვიბრაციის სისტემა
მაქს. ვიბრაციის ზღაპრის ამაღელვებელი ძალა	80KN
მინ. ზედა ვიბრაციის ამაღელვებელი ძალა	40KN
ენერგიის მოხმარება
ვიბრაციული მაგიდის მაქსიმალური რაოდენობის მიხედვით	42 კვტ

საწარმოო სიმძლავრე

ბლოკის ტიპი	ზომა (მმ)	სურათები	aty/ციკლი	ციკლის დრო	წარმოების მოცულობა (8 სთ-ზე)
ღრუ ბლოკი	400*200*200		12	40-იანი წლები	8640 ც
მართკუთხა პავერი	200*100*60		54	38 წ	817მ2
მართკუთხა პავერი (სახის მიქსის გარეშე)	200*100*60		54	36 წ	864მ2
UNI Pavers	225*112.5*60-80		40	38 წ	757მ2
კურსტონი	150*1000*300		4	46 წ	2504 ც
